背景回顾：操作系统是连接软件和硬件的桥梁。因此想要理解操作系统，我们首先需要对操作系统的服务对象 (应用程序) 有更精确和深刻的理解。

本讲内容：程序的状态机模型；回答以下问题：

什么是程序？
如何在操作系统上构造最小/一般、甚至是图形界面应用程序？
编译器的工作原理是什么？

程序的状态机模型

Everything(二进制程序) is 状态机

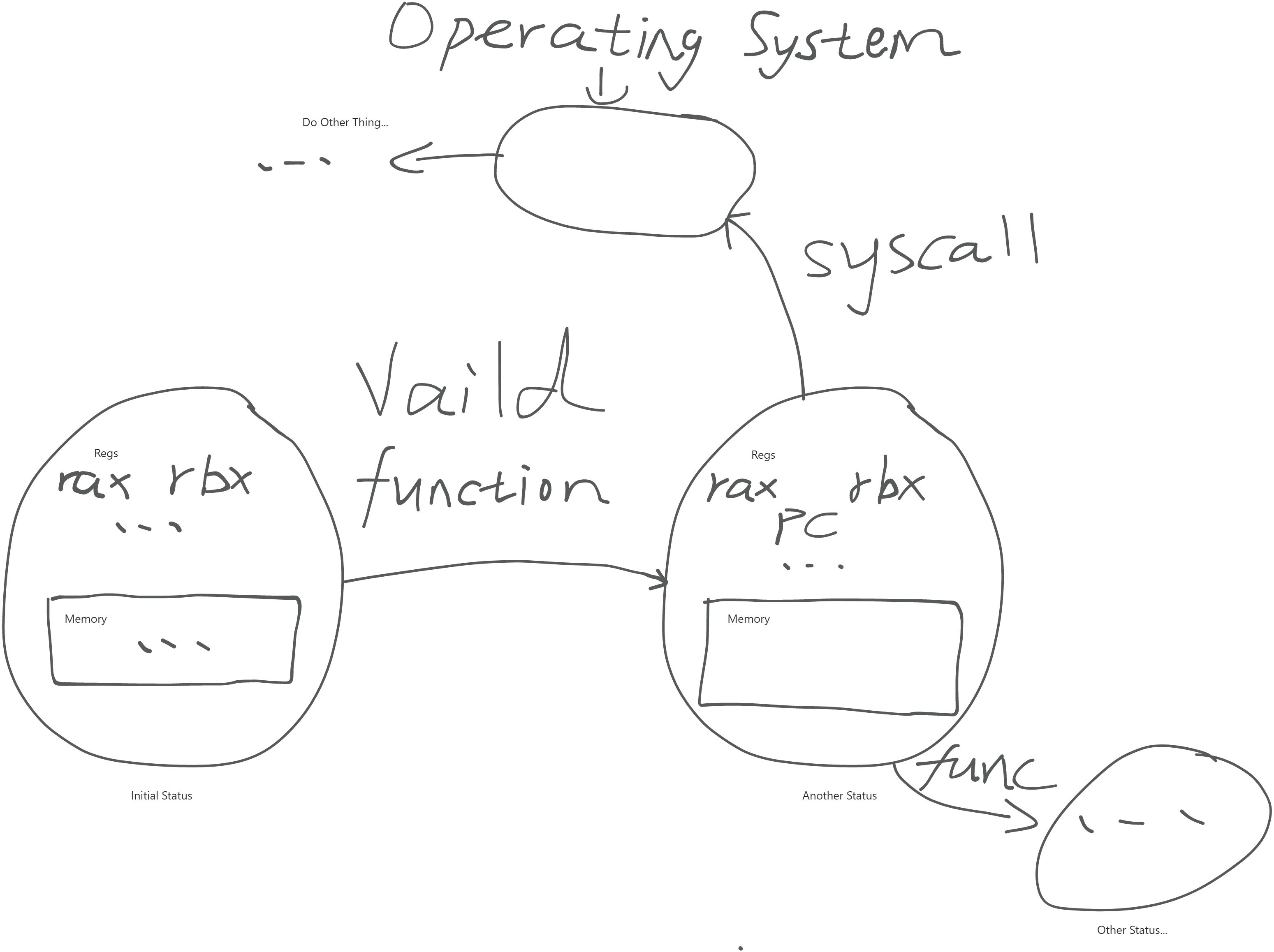

除非产生了非法的调用(在不把状态机交给操作系统接管的前提下，也就是图中的 syscall 这段分支)，否则你的程序甚至不能自行退出！只能通过"计算"(执行指令)来使自身的状态改变至另一个状态^[1]。

所以，不论是计算机上的 minimal 程序，还是大型的 GUI 程序，都是由指令和系统调用(syscall) 组成的！

Everything(C 程序) is 状态机

照着 1.1 节中的 Every binary program is state machine! 这种观点，我们可以对 C 程序以类似的观点进行初步理解：

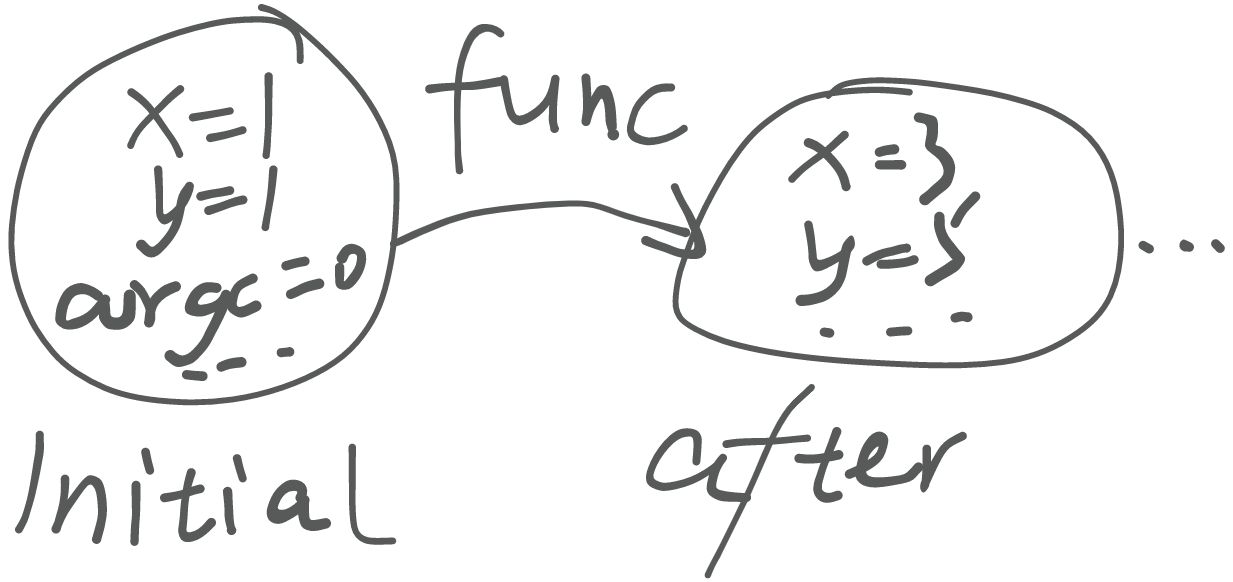

状态 = 变量值 + 堆栈
初始状态 = main 的第一条语句
状态转移 = 后续的每一条语句中的每一小步

每一步执行后，PC 都会改变， PC 当前所处的位置似乎决定了状态机的状态。

但真的是这样吗？或者，PC 有可能不止一个吗？

我们来看看汉诺塔问题。在讲汉诺塔的时候，一般都把它当成递归的经典例题来讲解。初次接触递归确实会感到有点困难，因为你很难搞清楚这个问题的状态是什么，以及状态是如何转移的。

或许在上 C 语言的时候老师有讲过递归程序如何进行的问题，一般的解释是”把待调用的程序段放到堆栈中“，但是，如果只放程序段到堆栈中，在调用异常中断或者调用结束时，如何返回到原进程中呢？因此，程序的状态里面一定包含 PC，用来记录调用完成后该跳转到的位置。同理，如果借着上面的解释来说，需要把它修改成”把待调用的程序段的状态放到堆栈中“。这也就是说，PC 并不一定”只有一个“，在类似于这样的递归过程中，一般会有多个 PC 的快照存于堆栈中。

这种时候，你可以直观地感受到上面对于 C 程序的初步理解的局限性。现在我们可以给出一种更进一步~~真正意义上~~的”理解“：

“状态机” 是拥有严格数学定义的对象。这意味着你可以把定义写出来，并且用数学严格的方法理解它 —— 形式化方法

状态
- frames[StackFrame（栈帧）, StackFrame, ...] + 全局变量
初始状态
- 仅有一个 StackFrame(main, argc, argv, PC=0)
- 全局变量全部为初始值
状态迁移
- 执行 frames[-1].PC 处的简单语句
  你可以尝试着根据这种理解将递归版的汉诺塔改为非递归的汉诺塔。

int hanoi(int n, char from, char to, char via)
{
    if (n == 1)
    {
        printf("%c -> %c\n", from, to);
        return 1;
    }
    else
    {
        int c1 = hanoi(n - 1, from, via, to);
        hanoi(1, from, to, via);
        int c2 = hanoi(n - 1, via, to, from);
        return c1 + c2 + 1;
    }
}

如果有不理解的地方，可以去看看老师提供的汉诺塔代码（包含递归程序与非递归程序，递归程序已经在上面的代码块中了）。

#include
#include

struct Frame
{
    // Each frame has a program counter to keep track its next
    // to-be-executed statement.
    int pc;

    // The internal state of the frame. This state includes
    // both arguments and local variables (if any).
    //
    // Arguments:
    int n;
    char from, to, via;

    // Local variables:
    int c1, c2;
};

typedef struct Frame Frame;

int hanoi(int n, char from, char to, char via)
{
    Frame stk[64];
    Frame *top = stk - 1;

// Function call: push a new frame (PC=0) onto the stack
#define call(...) ({ *(++top) = (Frame){.pc = 0, __VA_ARGS__}; })

// Function return: pop the top-most frame
#define ret(val) ({ top--; retval = (val); })

    // The last function-return's value. It is not obvious
    // that we only need one retval.
    int retval = 0;

    // The initial call to the recursive function
    call(n, from, to, via);

    while (1)
    {
        // Fetch the top-most frame.
        Frame *f = top;
        if (top < stk)
        {
            // No top-most frame any more; we're done.
            break;
        }

        // Jumps may change this default next pc.
        int next_pc = f->pc + 1;

        // Single step execution.

        // Extract the parameters from the current frame. (It's
        // generally a bad idea to reuse variable names in
        // practice; but we did it here for readability.)
        int n = f->n, from = f->from, to = f->to, via = f->via;

        switch (f->pc)
        {
        case 0:
            if (n == 1)
            {
                printf("%c -> %c\n", from, to);
                ret(1);
            }
            break;
        case 1:
            call(n - 1, from, via, to);
            break;
        case 2:
            f->c1 = retval;
            break;
        case 3:
            call(1, from, to, via);
            break;
        case 4:
            call(n - 1, via, to, from);
            break;
        case 5:
            f->c2 = retval;
            break;
        case 6:
            ret(f->c1 + f->c2 + 1);
            break;
        default:
            assert(0);
        }

        f->pc = next_pc;
    }

    return retval;
}

扩展——尝试将非递归汉诺塔扩展到 `f` 和 `g` 两个函数互相调用的情况

先写出递归的程序
再进行修改，可以仿照着给出的非递归汉诺塔程序进行编写

本节中我们采用一个有实际应用的问题来进行抽象与改写——左右子树遍历：

在二叉树的遍历中，f 可以处理左子树，g 可以处理右子树：

f: 处理左子树，递归调用 g 处理右子树。
g: 处理右子树，递归调用 f 处理左子树。

它的递归版本代码如下，统计二叉树中总的结点个数：

#include
#include

// 定义二叉树节点结构体
struct TreeNode {
    int val;
    struct TreeNode *left;
    struct TreeNode *right;
};

// 定义函数原型
int f(struct TreeNode* node);
int g(struct TreeNode* node);

// 递归遍历左子树的函数 f
int f(struct TreeNode* node) {
    if (node == NULL) {
        return 0;
    }
    // 处理当前节点
    // printf("Visited node (f): %d\n", node->val);

    // 递归调用 g 处理右子树
    int c1 = g(node->right);

    // 递归调用 f 处理左子树
    int c2 = f(node->left);

    return c1 + c2 + 1;
}

// 递归遍历右子树的函数 g
int g(struct TreeNode* node) {
    if (node == NULL) {
        return 0;
    }
    // 处理当前节点
    // printf("Visited node (g): %d\n", node->val);

    // 递归调用 f 处理左子树
    int c1 = f(node->left);

    // 递归调用 g 处理右子树
    int c2 = g(node->right);

    return c1 + c2 + 1;
}

// 辅助函数，用于创建新节点
struct TreeNode* createNode(int val) {
    struct TreeNode* newNode = (struct TreeNode*)malloc(sizeof(struct TreeNode));
    newNode->val = val;
    newNode->left = NULL;
    newNode->right = NULL;
    return newNode;
}

int main() {
    // 构建一个简单的二叉树
    struct TreeNode* root = createNode(1);
    root->left = createNode(2);
    root->right = createNode(3);
    root->left->left = createNode(4);
    root->left->right = createNode(5);
    root->right->left = createNode(6);
    root->right->right = createNode(7);

    // 从根节点开始遍历，调用 f 函数
    printf("Total count of nodes in the binrary tree: %d", f(root));

    return 0;
}

先回看一下汉诺塔问题是如何从递归改写到非递归程序的，这里我们对比两段代码：

// ...
// Function call: push a new frame (PC=0) onto the stack
#define call(...) ({ *(++top) = (Frame){.pc = 0, __VA_ARGS__}; })

// Function return: pop the top-most frame
#define ret(val) ({ top--; retval = (val); })

int next_pc = f->pc + 1;

switch (f->pc)
{
    case 0:
        if (n == 1)
        {
            printf("%c -> %c\n", from, to);
            ret(1);
        }
        break;
    case 1:
        call(n - 1, from, via, to);
        break;
    case 2:
        f->c1 = retval;
        break;
    case 3:
        call(1, from, to, via);
        break;
    case 4:
        call(n - 1, via, to, from);
        break;
    case 5:
        f->c2 = retval;
        break;
    case 6:
        ret(f->c1 + f->c2 + 1);
        break;
    default:
        assert(0);
}

f->pc = next_pc;
// ...

int hanoi(int n, char from, char to, char via)
{
    // 0
    if (n == 1)
    {
        printf("%c -> %c\n", from, to);
        return 1;
    }
    else
    {
        // 1, 2
        int c1 = hanoi(n - 1, from, via, to);
        // 3
        hanoi(1, from, to, via);
        // 4, 5
        int c2 = hanoi(n - 1, via, to, from);
        // 6
        return c1 + c2 + 1;
    }
}

将两段代码对比起来看，是不是发现了什么？

没错，非递归版只是把递归版的每条指令拆出来，然后使用 PC 来指定当前执行哪一条指令而已。实质上也就是在模拟递归时堆栈上进行的操作。

下面是根据上述分析得到的非递归代码：

#include
#include
#include

// Binary tree node
struct TreeNode
{
    int val;
    struct TreeNode *left;
    struct TreeNode *right;
};

typedef struct TreeNode TreeNode;

TreeNode *createNode(int val)
{
    struct TreeNode *newNode = (struct TreeNode *)malloc(sizeof(struct TreeNode));
    newNode->val = val;
    newNode->left = NULL;
    newNode->right = NULL;
    return newNode;
}

// States the running state
struct StackFrame
{
    // The Program counter
    int pc;

    // The Arguments
    TreeNode *treeNode;

    // Local Variables
    int cl, cr;
};

typedef struct StackFrame Frame;

int loopCall(TreeNode *root)
{

    Frame stk[64];
    Frame *top = stk - 1;

    // Function call: push a new frame (PC=0) onto the stack
#define call(root, ...) ({ *(++top) = (Frame){.pc = 0, .treeNode = root, __VA_ARGS__}; })

// Function return: pop the top-most frame
#define ret(val) ({ top--; retval = (val); })

    // The return val
    int retval = 0;
    // The initial call
    call(root);

    while (1)
    {
        Frame *currentFrame = top;
        if (top < stk)
        {
            // Nothing to do.
            break;
        }

        int next_pc = currentFrame->pc + 1;

        switch (currentFrame->pc)
        {
        case 0:
            if (currentFrame->treeNode == NULL)
            {
                ret(0); // Not return(0)!!
            }
            break;

        case 1:
            call(currentFrame->treeNode->left);
            break;

        case 2:
            currentFrame->cl = retval;
            break;

        case 3:
            call(currentFrame->treeNode->right);
            break;

        case 4:
            currentFrame->cr = retval;
            break;

        case 5:
            ret(currentFrame->cl + currentFrame->cr + 1);
            break;

        default:
            assert(0);
        }

        currentFrame->pc = next_pc;
    }

    return retval;
}
